  • Sepax砂粒分选机
  • 所属分类:制砂设备  点击次数:83  发布日期:2019-03-11
  • Sepax砂粒分选机
  • 本产品广泛应用于砂石厂、建筑工地、水电站及混凝土大坝土建、电杆及大型预制管道。铸造网砂、油井回填压力砂、玻璃石英砂等生产单位。本公司是一家专门从事粉体输送、分级设备研发及生产制造的高科技企业,其研究开发的吉达涡流粉体分级机获得市场的广泛认可,在国内市场得到推广应用,同时被授予江苏省高新技术产品称号。

    一、 产品特点

        1、分选原理

        突破传统的水洗砂石分选的工艺原理,运用多种分级体系、针对砂石行业的特点采用航空空气动力学分析法对物料流场进行优化设计,使得设备运行阻力显著减少、分选效率提高、节能降耗非常明显。

        2、分级精度更高

        分选机采用获得 专利(一种组合式选粉机 ZL号:201920666684.7)的技术,转子具有涡流整流效应转子内气流相对于转子只上升不旋转,驱动功率和系统磨损显著降低。物料在分选区得到反复清洗,分级精度更高、更 。

        3、操作简便

        分级机采用变频器无级调速,质量调节方便、灵敏可靠且调节范围广。

        4、分级效率高

        根据砂石的理化性能,增大分级区提升区范围,使物料分散更彻底从而保证分级效率。

        5、耐磨设计免维护

        该分选机的主要部件如:分散器、细料收集器、侧风调节板、主风调节板、多通道分料器等主要部位。采用进口耐磨钢板和耐磨陶瓷以及锅炉钢制成,有效的提高了使用寿命。整机进行了动平衡校正,在全转速范围内运行平稳。

        6、系统采用双联锁风阀和内循环风有效地降低了系统漏风,减少了运行中的粉尘排放污染。

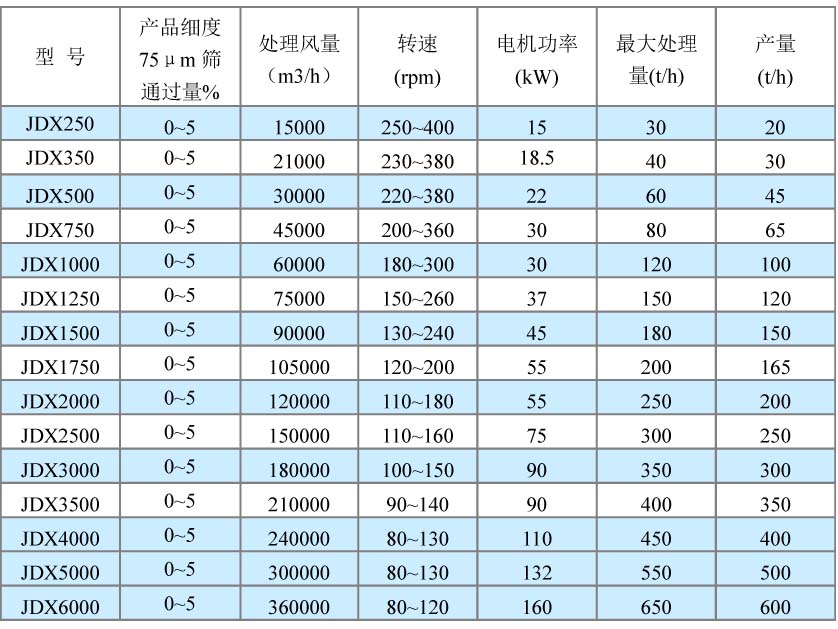

    二、技术参数

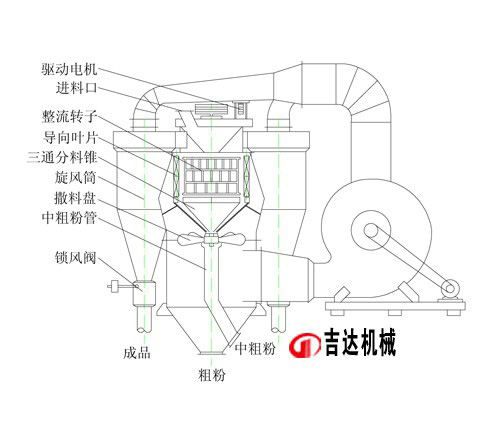

    三、工作原理

    在工作状态下,高速电机通过传动装置带动立式传动轴转动,物料通过设在选粉机室上部的进料口进入选粉室内,再通过设置在中粗粉收集锥的上下两锥体之间和通粉管道落在撒料盘上,撒料盘随立式传动轴转动,物料在惯性离心力的作用下,向四周均匀撒出,分散的物料在外接风机通过进风口进入选粉室的高速气流作用下,物料中的粗重颗粒受到惯性离心力的作用被甩向选粉室的内壁面。碰撞后失去动能沿壁面滑下,落到粗粉收锥中,其余的颗粒被旋转上升的气流卷起,经过大风叶的作用区时,在大风叶的撞击下,又有一部分粗粉颗粒被抛到选粉室的内壁面,碰撞后失去动能沿壁面滑下,落到粗粉收集锥中。

    中粗粉和细粉通过大风叶后,在上升气流的作用下,继续上升穿过立式导向叶片进入二级选粉区。含尘气流在旋转的笼型转子形成的强烈而稳定的平面涡流作用下,使中粗粉在离心力的作用下被抛向立式导向叶片后失去动能,落到中粗粉收集锥中,通过中粗粉管排出。符合要求的细粉穿过笼型转子进入其内部,随循环风进入高效低阻型旋风分离器中,随后滑落到细粉收集锥内成为成品。
